截止閥

: 更新時間2023-07-05 15:56:07; 產品名稱; 型??????? 號J41W、J41Y; 公稱通徑DN15~DN400; 公稱壓力; 材??????? 質C4不銹鋼; 密封形式本體材料、硬質合金; 驅動方式手動、電動、氣動

產品詳情

C4鋼截止閥產品概述

C4鋼截止閥是一種閥體、閥蓋、閥瓣及閥桿等主要零部件由00Cr14Ni14Si4鋼鑄造或鍛造成型，適用于溫度≤50℃，濃度≥98%的濃硝酸介質，端部連接形式為法蘭或焊接不銹鋼截止閥。該閥主體所使用的材料化學成分為C≤0.03%、Si:3.5%~4.5%、Mn≤1%、Cr:13%~15%、Ni:13%~15%、P≤0.04%、S≤0.03%，其特點是超低碳，硅含量高等，在強氧化性物料中有極好的耐蝕性能，因此它非常適合安裝在工作介質為中低溫濃硝酸的管道或管路輸送系統中作為切斷或調節以及節流用閥門。本產品閥瓣是由閥桿帶動，沿著閥座中心線上下移動，通過改變閥瓣與閥座之間的距離即可改變流道的截面積，從而實現對流量的控制和截斷，它與閘閥比較，具有結構簡單、密封性能好等優點。

C4鋼截止閥部件材料

序號	部件名稱	材料名稱
1	閥體	C4鋼	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
2	閥蓋	C4鋼	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
3	閥瓣	C4鋼	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
4	閥桿	00Cr14Ni14Si4	00Cr14Ni14Si4	00Cr16Ni14Si4	00Cr16Ni14Si4
5	閥座	00Cr14Ni14Si4	00Cr14Ni14Si4	00Cr16Ni14Si4	00Cr16Ni14Si4
6	填料壓蓋	C4鋼	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
7	填料	PTFE	PTFE	PTFE	PTFE
8	螺栓	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	螺母	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2

C4鋼截止閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45
上密封試驗壓力(MPa)	1.76	2.75	4.4	6.93
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

C4鋼截止閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm		公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	H	公稱壓力 PN	公稱尺寸 DN	L	H
16	15	130	218	25	15	130	218
	20	150	258		20	150	258
	25	160	275		25	160	275
	32	180	280		32	180	280
	40	200	330		40	200	330
	50	230	350		50	230	350
	65	290	370		65	290	400
	80	310	400		80	310	355
	100	350	415		100	350	415
	125	400	460		125	400	460
	150	480	510		150	480	510
	200	600	710		200	600	710
	250	650	786		250	650	786
	300	750	925		300	750	925
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

C4鋼截止閥結構圖

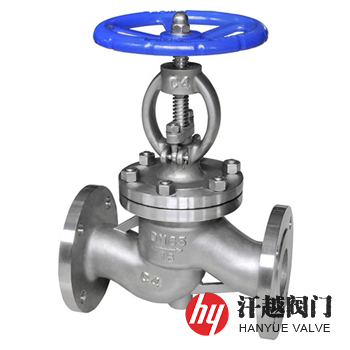

C4鋼截止閥

如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、介質使用溫度及硝酸濃度、法蘭標準和法蘭密封面形式等。
