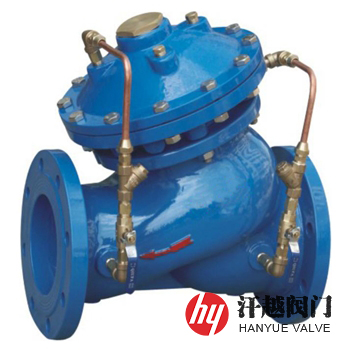

JD745X多功能水泵控制閥是由閥體、閥蓋、膜片座、膜片、主閥板、緩閉閥板、襯套、閥桿、主閥板座、緩閉閥板座、膜片壓板和控制管系統等零部件組成，具有水力自動控制、啟泵時緩開、停泵時先快閉后緩閉的特點，并兼具水泵出口處水錘消除器、閘(蝶)閥、止回閥三種產品的功能，擁有自適應工況參數變化、防控水錘危害、保障水安全、降低管道漏損率的閥門。
JD745X多功能水泵控制閥在水泵的啟動、封閉時是自動工作的。停泵狀態，閥板在出口端及隔膜上腔靜壓作用下全部關閉。水泵啟動時，水壓從旁通管傳入下腔，主閥板及緩閉閥板在進口端及下腔水壓作用下緩慢開啟。在進水端壓力作用下，閥板上升到較大開口狀態，開口高度由流量決定。停泵瞬間，流量及壓力突然降低，主閥板在重力作用下開始向下滑落。當流量接近于零時，主閥被關閉，主閥板上留有泄流孔以減弱水錘沖擊力；主閥板上、下形成壓力差，閥門出口水壓從旁通管進入上腔推動膜片壓板，使下腔水排入閥門進口，緩閉閥板開始緩閉。緩閉閥板完全關閉泄流孔，閥門回到停泵初始狀態。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 板 | QT450 | WCB | 304 | CF8M | CF3M |
4 | 閥 座 | CF8 | CF8 | CF8 | CF8M | CF3M |
5 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | 膜 片 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 膜片壓板 | QT450 | WCB | CF8 | CF8M | CF3M |
8 | 密 封 墊 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
9 | 彈 簧 | 60Si2Mn | 60Si2Mn | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
10 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
11 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.45 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 6.93 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
開啟與關閉動作壓力差(MPa) | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 |
緩開時間 | 3S ~ 120S (可調) | ||||
緩閉時間 | 3S ~ 120S (可調) | ||||
設計制造 | CJ/T 167-2016 多功能水泵控制閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | CJ/T 167-2016 多功能水泵控制閥 | ||||
適用介質 | 清水、污水、海水或物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 | 公稱通徑 | 尺寸mm | 公稱壓力 | 公稱通徑 | 尺寸mm | ||
L | H | L | H | ||||
10 ~ 25 | 50 | 203 | 293 | 10 ~ 25 | 350 | 622 | 957 |
65 | 216 | 328 | 400 | 698 | 1188 | ||
80 | 248 | 364 | 450 | 775 | 1218 | ||
100 | 283 | 418 | 500 | 811 | 1256 | ||
125 | 330 | 481 | 600 | 900 | 1600 | ||
150 | 356 | 543 | 700 | 980 | 1750 | ||
200 | 444 | 673 | 800 | 1120 | 1900 | ||
250 | 533 | 792 | 900 | 1220 | 2100 | ||
300 | 600 | 927 | 1000 | 1320 | 2400 | ||
表中未列出規格及參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質及法蘭標準等，本產品為隔膜式多功能水泵控制閥，適用于600口徑以下的閥門，更大口徑請選用活塞式多功能水泵控制閥。
