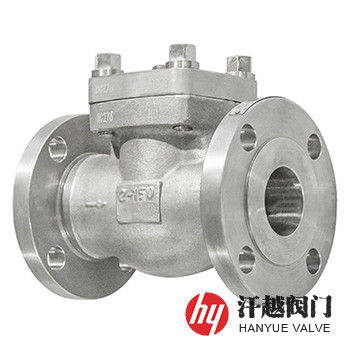

雙相不銹鋼F53止回閥是一種閥體、閥蓋、閥瓣、閥座和搖桿等由ASTM A182 F53或S32750以及S25073等鍛制而成，在苛刻的含氯介質條件下具有優異的耐腐蝕能力和很高的強度及韌性的超級雙相不銹鋼止回閥。該閥所使用的材料屬奧氏體-鐵素體超級雙相不銹鋼，相當于國產牌號的022Cr25Ni7Mo4N鋼，閥門主體工件的熱加工狀態為鍛造后固溶處理，其特征是點蝕指數(PRE)高于40，有非常好的耐蝕性和強度特性，且有比奧氏體不銹鋼更低的熱膨脹系數和更高的熱導率，由于該鋼中鉻和鉬含量都很高，因此具有很好的耐孔蝕、縫隙腐和均勻腐的性能，其中的雙相組織保證了它擁有很高的抗應力腐蝕破裂的能力，而且強度也很高。本產品適用于氯化物工況，也廣泛用在酸環境中，如稀硫酸、磷酸、甲酸、醋酸及尿素等，主要安裝在防止介質逆向流動的管道上。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A182 Gr.F53 | S32750 | S25073 | 022Cr25Ni7Mo4N |
2 | 閥 蓋 | A182 Gr.F53 | S32750 | S25073 | 022Cr25Ni7Mo4N |
3 | 閥 瓣 | A182 Gr.F53 | S32750 | S25073 | 022Cr25Ni7Mo4N |
4 | 閥 座 | A182 Gr.F53 | S32750 | S25073 | 022Cr25Ni7Mo4N |
5 | 搖 桿 | A182 Gr.F53 | S32750 | S25073 | 022Cr25Ni7Mo4N |
6 | 墊 片 | PTFE | PTFE | PTFE | PTFE |
7 | 閥蓋螺栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 7746-2020、API 602-2015、BS 5352:1990 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990 | |||
連接端部 | JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 公稱通徑 DN | 外形尺寸mm | |||
d | L | L1 | H | |||
150(PN20) | ? | 15 | 10 | 108 | 108 | 77 |
? | 20 | 13 | 117 | 117 | 81 | |
1 | 25 | 17.5 | 127 | 127 | 93 | |
1 ? | 32 | 23 | 140 | 140 | 95 | |
1 ? | 40 | 30 | 165 | 165 | 103 | |
2 | 50 | 35 | 203 | 203 | 118 | |
300(PN50) | ? | 15 | 10 | 152 | 152 | 61 |
? | 20 | 13 | 178 | 178 | 78 | |
1 | 25 | 17.5 | 203 | 203 | 84 | |
1 ? | 32 | 23 | 216 | 216 | 101 | |
1 ? | 40 | 30 | 229 | 229 | 120 | |
2 | 50 | 35 | 267 | 267 | 133 | |
600(PN110) | ? | 15 | 10 | 165 | 165 | 61 |
? | 20 | 13 | 190 | 190 | 78 | |
1 | 25 | 17.5 | 216 | 216 | 84 | |
1 ? | 32 | 23 | 229 | 229 | 101 | |
1 ? | 40 | 30 | 241 | 241 | 120 | |
2 | 50 | 35 | 292 | 292 | 133 | |
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！ | ||||||
本產品材質還可選用ASTM A182 GR.F51、F55、F60、F61及其他等鍛鋼牌號，如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知壓力級、規格、閥體及內件材料、端部連接形式(法蘭連接應指明密封形式，對接焊端應說明對焊的管號)、閥體類型及閥體閥蓋連接方式等。
