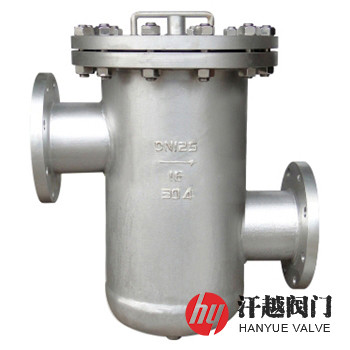

SD22、SD21多濾筒式籃式過濾器是一種由筒體、封頭、筒蓋、高低接管、濾芯、排放口和放空口等組成的法蘭連接多濾筒式籃式過濾器，其由濾籃和圓柱狀濾筒構成的濾芯通過濾座連接環固定在筒體內，并且介質入口設置在濾籃端口的上方，而出口則在它的下方，從而將進料口與出料口隔開，當流體由進料口流入，流經濾芯后，其中的固體顆粒則沉積在濾籃底部或緊緊附著在圓柱狀濾筒的絲網上，而過濾后的潔凈物料則從出料口流出進入設備或儀表中。該過濾器提高了濾網的實際有效過濾面積，減少了清理頻次，減輕了人員勞動強度，特別適用于固體雜質含量較多，粘度較大的介質，安裝在管線上能確保所有裝置免受因管道內雜質、鐵銹及焊渣等造成的堵塞和損壞，從而降低了維修費用和生產損失。與本產品同系列的還有SD22焊接連接多濾筒式籃式過濾器。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 筒 體 | 20 | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
2 | 高低接管 | 20 | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
3 | 封 頭 | 20 | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
4 | 法 蘭 | A105 | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
5 | 筒 蓋 | Q235B | 15CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
6 | 密 封 墊 | 聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環) | ||||
7 | 濾 芯 | 304 | 304 | 304 | 316 | 316L |
8 | 螺 柱 | 35CrMo | 35CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
9 | 螺 母 | 30CrMo | 30CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
10 | 排 放 口 | 304 | 304 | 304 | 316 | 316L |
11 | 放 空 口 | 304 | 304 | 304 | 316 | 316L |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | HG/T 21637-2021 化工管道過濾器系列 | ||||
法蘭標準 | HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等 | ||||
檢驗試驗 | HG/T 21637-2021 化工管道過濾器系列 | ||||
過濾精度 | 0.02mm ~ 16.0mm | ||||
公稱壓力 | 公稱直徑 | 尺寸 | |||||
L | H | H1 | H2 | H3 | L1 | ||
10 ~ 40 | 65 | 459 | 554 | 975 | 198 | 129 | 70 |
80 | 459 | 554 | 975 | 198 | 129 | 70 | |
100 | 513 | 687 | 1217 | 246 | 173 | 100 | |
125 | 513 | 687 | 1217 | 246 | 173 | 100 | |
150 | 575 | 794 | 1396 | 283 | 209 | 120 | |
200 | 706 | 976 | 1708 | 339 | 269 | 150 | |
250 | 798 | 1123 | 1969 | 392 | 332 | 160 | |
300 | 869 | 1272 | 2214 | 443 | 375 | 180 | |
以上為PN10 ~ PN40法蘭連接結構尺寸，如需其他公稱壓力、公稱直徑及焊接連接結構尺寸，請聯系我們！ | |||||||
本產品有無支腿和帶支腿兩種結構，默認的為無支腿形式，如需帶支腿煩請?jiān)诤贤姓f明。尊敬的用戶，如你需訂購我廠管道過濾器產品，咨詢時煩請說明類型代號、公稱尺寸、公稱壓力或壓力等級、端部連接型式、材料(包括筒體、法蘭、濾筒、濾網等)及過濾精度等，我公司可按客戶需求承接定制。
