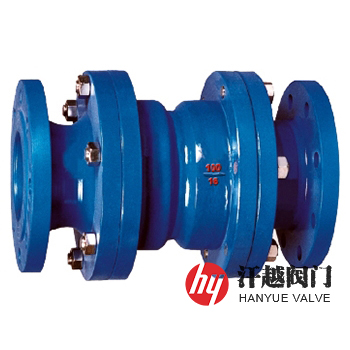

Y43X比例式減壓閥產品概述

Y43X比例式減壓閥是一種閥前水壓和閥后水壓比例相對固定的活塞式結構的固定比例式減壓閥，其閥體兩端端部有可與管道或管道配件及附件直接連接的法蘭。該閥活塞是活動部件，在閥體內作直線運動，活塞后端受水面為活塞前端受水面的整數倍，因而閥后壓力與閥前壓力之比，按面積定比例降低。本產品適用于工作溫度不大于100℃，使用介質為水或物理性質類似于水的其他液體。

Y43X比例式減壓閥主要由閥體、閥蓋、缸套、活塞、密封件和緊固件等部件組成，其減壓比是固定的，可按2：1、3：1、4：1、5：1、3：2、5：2、4：3等，亦可根據用戶的要求設計特殊的減壓比。該閥按結構形式不同分為整體型和分體型兩種。本產品殼體材料一般選用鑄鐵、鑄鋼、鑄銅或不銹鋼等，其中采用鑄鐵或鑄鋼材質時，為便于活塞能靈活運行，通常在鑄件內壁襯銅。

Y43X比例式減壓閥部件材料

Y43X比例式減壓閥技術規范

Y43X比例式減壓閥外型尺寸

Y43X比例式減壓閥結構圖

如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、進出口壓力、公稱通徑、閥體材質、使用介質及法蘭標準等，本產品根據減壓比不同，最小開啟壓力應不大于0.04MPa。
