Y型過濾器

: 更新時間2023-01-28 19:40:15; 產品名稱; 型??????? 號SRYIF; 公稱通徑DN10~DN50、NPS?~NPS2; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

SRYIF鍛制Y型過濾器產品概述

SRYIF過濾器是一種主體部件采用ASTM A105或ASTM A350 Gr. LF2 CL.1、A350 Gr. LF3及ASTM A182 Gr. F11 CL.2、A182 Gr. F22 CL.3、A182 Gr. F5、A182 Gr. F91、A182 Gr. F304、A182 Gr. F304L、A182 Gr. F316、A182 Gr. F316L、A182 Gr. F321、A182 Gr. F347、A182 Gr. F51、A182 Gr. F53、A182 Gr. F55等鍛件材料毛坯鋼錠整體鍛造成型的法蘭連接鍛制Y型過濾器。其端部連接法蘭通過電焊或氬弧焊工藝分別焊接在殼體的進出口端上，由濾框和濾網組成的濾筒放置在器體內部，并由中部殼蓋壓緊固定。該管道過濾器殼體與殼蓋連接方式可根據工況需要設計成螺栓式、螺蓋式、焊接式、壓力自緊密封式或焊接自緊密封式等。本產品具有清洗更換濾筒方便、密封性能好、體積小、強度高、質量好等特點，不會有搬運碰撞和鑄造砂孔而帶來的外部泄漏現象，特適用于高壓或超高壓介質管道的過濾。

SRYIF鍛制Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	A105	A182 F11CL.2	A182 F22CL.3	A182 F5	A182 F91
2	連接法蘭	A105	A182 F11CL.2	A182 F22CL.3	A182 F5	A182 F91
3	濾筒	A240 304	A240 304	A240 304	A240 304	A240 304
4	濾網	A240 304	A240 304	A240 304	A240 304	A240 304
5	墊片	聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
6	殼蓋	A105	A182 F11CL.2	A182 F22CL.3	A182 F5	A182 F91
7	排污堵頭	A182 F304	A182 F304	A182 F304	A182 F304	A182 F304
8	螺柱	A193 B7	A193 B16	A193 B16	A193 B16	A193 B16
9	螺母	A194 2H	A194 4	A194 4	A194 4	A194 4

SRYIF鍛制Y型過濾器性能規范

公稱壓力PN(Class)	150	300	600	900	1500
殼體強度試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.0
高壓液密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	SH/T 3411-2017 石油化工泵用過濾器選用、檢驗及驗收規范
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-2017 石油化工泵用過濾器選用、檢驗及驗收規范
過濾精度	10目 ~ 500目

SRYIF鍛制Y型過濾器外形尺寸

公稱壓力 Class	公稱尺寸 NPS	公稱通徑 DN	流道孔徑mm	結構尺寸mm		排污口 B
公稱壓力 Class	公稱尺寸 NPS	公稱通徑 DN	d	L	H	排污口 B
150(PN20)	?	15	13	108	70	NPT ?
	?	20	17.5	117	100	NPT ?
	1	25	23	127	110	NPT ?
	1 ?	32	30	140	120	NPT ?
	1 ?	40	35	165	120	NPT ?
	2	50	46	203	150	NPT ?
300(PN50)	?	15	13	140	70	NPT ?
	?	20	17.5	152	100	NPT ?
	1	25	23	165	110	NPT ?
	1 ?	32	30	178	120	NPT ?
	1 ?	40	35	190	120	NPT ?
	2	50	46	216	150	NPT ?
600(PN110)	?	15	13	165	70	NPT ?
	?	20	17.5	190	100	NPT ?
	1	25	23	216	110	NPT ?
	1 ?	32	30	229	120	NPT ?
	1 ?	40	35	241	120	NPT ?
	2	50	46	292	150	NPT ?
表中未列出規格及參數，請咨詢汗越閥門技術部！

SRYIF鍛制Y型過濾器結構圖

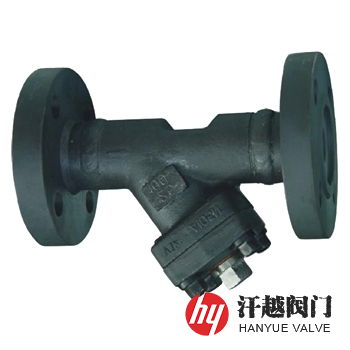

SRYIF鍛制Y型過濾器

我廠鍛造Y型過濾器常用材質有A105、F11、F22、F5、F9、F91、LF2、LF3等，連接端部型式有法蘭、對焊、承插焊和螺紋等，公稱壓力Class150~Class2500，本產品可根據客戶需要設置排放堵塞，可更換式過濾網，如有其他要求訂購時煩請說明。
