Y型過濾器

: 更新時間2023-01-28 16:25:01; 產品名稱; 型??????? 號SRYIIF、SRYIIW; 公稱通徑DN15~DN800; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

S25073雙相鋼Y型過濾器產品概述

S25073雙相鋼Y型過濾器是一種殼體、殼蓋、濾座擋圈、濾筒和端部連接法蘭等部件采用2507、S32750或S25073、022Cr25Ni7Mo4N、00Cr25Ni7Mo4N等管材、板材或鍛件制成的雙相不銹鋼Y型過濾器，其所使用的鋼材是含高含量的鉬、氮、鎢、銅，且點蝕系數大于40的耐腐蝕性非常優異的超級雙相不銹鋼，它的組成成分是鐵素體和奧氏體晶體之間相互交錯，常以奧氏體為基體，鐵素體質量分數超過30%，該鋼種既保留了鐵素體鋼較高的導熱系數、較小的線性膨脹系數，又具良好的塑性特性，與合金含量相當?shù)膴W氏體鋼相比，其耐晶間腐蝕、耐應力腐蝕、耐腐蝕疲勞等性能均有明顯提高。本產品具有優良的的抗腐蝕性和較高的強度，廣泛應用于化工、石油化工、海洋石油天然氣開發開采等富含氯離子、二氧化碳和硫化氫的惡劣腐蝕環境中。

S25073雙相鋼Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	2507	S32750	S25073	022Cr25Ni7Mo4N
2	連接法蘭	2507	S32750	S25073	022Cr25Ni7Mo4N
3	殼蓋	2507	S32750	S25073	022Cr25Ni7Mo4N
4	過濾網	2507	S32750	S25073	022Cr25Ni7Mo4N
5	密封墊片	PTFE	PTFE	PTFE	PTFE
6	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
7	螺母	A194 8M	A194 8M	A194 8M	A194 8M

S25073雙相鋼Y型過濾器性能規范

公稱壓力PN(Class)	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
高壓液密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
過濾精度	10目 ~ 500目

S25073雙相鋼Y型過濾器外形尺寸

公稱壓力 PN(MPa)	公稱直徑 DN(mm)	尺寸			B (in)	有效過濾面積(m²)
公稱壓力 PN(MPa)	公稱直徑 DN(mm)	L	H1	H	B (in)	有效過濾面積(m²)
2.0(Class150)	15	260	177	280	R ?	0.00252
	20	280	195	308	R ?	0.00300
	25	290	208	322	R ?	0.00330
	32	310	227	353	R ?	0.00510
	40	320	238	367	R ?	0.00520
	50	300	240	339	R ?	0.00630
	65	340	274	382	R ?	0.00910
	80	380	307	438	R ?	0.01270
	100	450	349	495	R ?	0.01800
	150	580	424	608	R ?	0.03300
	200	700	520	750	R ?	0.05400
	250	800	606	877	R ?	0.07800
	300	950	728	1061	R ?	0.11400
5.0(Class300)	15	260	181	280	R ?	0.00252
	20	280	205	308	R ?	0.00300
	25	290	215	322	R ?	0.00330
	32	310	234	353	R ?	0.00510
	40	320	250	367	R ?	0.00520
	50	360	254	354	R ?	0.00630
	65	370	286	396	R ?	0.00910
	80	400	317	438	R ?	0.01270
	100	520	378	523	R ?	0.01800
	150	620	461	636	R ?	0.03300
	200	720	542	750	R ?	0.05400
	250	820	633	877	R ?	0.07800
	300	970	753	1061	R ?	0.11400

S25073雙相鋼Y型過濾器結構圖

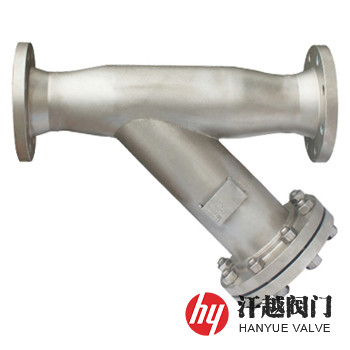

S25073雙相鋼Y型過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請告知公稱壓力、公稱尺寸、殼體和過濾網材質、過濾網孔徑或目數等，本產品接口端面型式可采用螺紋、承插焊、對焊和法蘭連接等。
