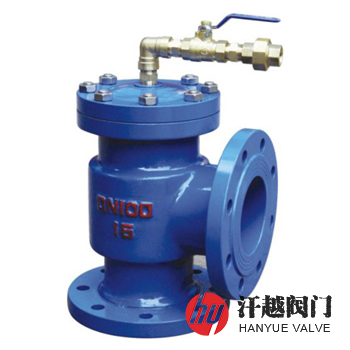

H142X液壓水位控制閥是一種由遠端浮球?qū)чy控制活塞上腔壓力，采用活塞作敏感元件，帶動閥瓣啟閉，從而自動控制水池、水箱、水塔液面高度的水力控制閥，其當水面下降超過預設值時，浮球?qū)чy打開，活塞上腔室壓力降低，活塞上下形成壓差，在此壓差作用下閥瓣打開進行供水作業；當水位上升到預設高度時，浮球?qū)чy關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水，如此往復自動控制液面在設定高度，實現自動供水功能。該閥液位控制準確，水位不受壓力波動干擾，開閉緊密不漏水。本產品特適合安裝在各種水箱、水池以及水塔等供水系統。
H142X液壓水位控制閥利用液壓原理控制，工作平穩可靠，在規定的使用壓力范圍內，可保證無水錘沖擊，水位平穩，其安裝時閥出水口應低于并遠離浮球?qū)чy，而且還要保障浮球?qū)чy周圍液面平穩，無劇烈波動。該閥試水時，應先開啟閥蓋上的球閥，然后慢慢打開主閥前的閘閥，此時主閥應正常向水箱內供水，關閉球閥，主閥也隨之關閉，如果主閥不能關閉，說明主閥盤下面有雜物，應清理再試。本產品正常運行時，球閥為常開狀態，而主閥供水時，浮球?qū)чy也同時流水，用手托起浮球，浮球閥關閉，主閥也隨之關閉，證明浮球閥良好，可自動控制液位。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 瓣 | QT450 | WCB | CF8 | CF8M | CF3M |
4 | 閥 座 | CF8 | CF8 | CF8 | CF8M | CF3M |
5 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | O 形 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 密封壓板 | QT450 | WCB | CF8 | CF8M | CF3M |
8 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
9 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 浮球?qū)чy | 304 | 304 | 304 | 316 | 316L |
11 | 活 塞 | QT450 | WCB | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
靈敏度試驗壓力(MPa) | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 |
設計制造 | CJ/T 3067-1997 液壓水位控制閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | CJ/T 3067-1997 液壓水位控制閥 | ||||
適用介質 | 潔凈水及物理、化學性質類似于潔凈水的介質 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 PN | 公稱尺寸 DN | 尺寸mm | ||||||
L | H | D | D1 | D2 | b-f | Z-?d | ||
16 | 40 | 107 | 235 | 145 | 110 | 85 | 16-3 | 4-18 |
50 | 115 | 243 | 160 | 125 | 100 | 16-3 | 4-18 | |
65 | 125 | 258 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 135 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 146 | 307 | 215 | 180 | 155 | 20-3 | 8-18 | |
125 | 165 | 358 | 245 | 210 | 185 | 22-3 | 8-18 | |
150 | 180 | 400 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 215 | 490 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 255 | 576 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 285 | 663 | 460 | 410 | 375 | 30-4 | 12-25 | |
350 | 325 | 750 | 520 | 470 | 435 | 34-4 | 16-25 | |
400 | 360 | 800 | 580 | 525 | 485 | 36-4 | 16-30 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質及法蘭標準等，本產品為活塞式結構，靈敏度試驗時，當壓力不大于0.05MPa時能迅速打開。
